JYX系列液壓隔膜式計量泵
以下為系列產品選型范圍，具體型號參考性能參數表
流量范圍： 0-150（L/h）
壓力范圍： 0-20（Mpa）
驅動系統: 兩相、三相標準電極或防爆電機
泵頭材質：SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
常規產品全部現貨供應，縮短了交貨期。
應用領域：廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
產品介紹
產品介紹
流量范圍: 0-150 L/H
壓力范圍: 0-20MPa
功率: 370W ,550W, 220V / 380V /400V,50Hz / 60Hz
驅動系統: 兩相、三相標準電極或防爆電機
流量控制: 手動控制或自動控制
防護等級: IP55,IP54
材料
泵頭: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
單向閥: SUS304, SUS316
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 90℃
特點
1.無泄漏，維修方便，低噪音，使用方便。
2.計量精度優于機械隔膜泵，密封性能優于柱塞泵。
3.配沖程調節器可以實現遠程自動控制。
4. 隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜使用壽命
技術參數
| 型號 (MODEL) |
流 量FLOW (L/H) |
壓 力PRESSURE (MPa) |
柱塞直徑PlugDiameter (mm) |
行 程stroke (mm) |
泵 速Pumpspeed
(min-1) |
電機功率Power (kw) |
進出口徑CALIBER (DN) |
重 量WEIGHT (kg) |
| JYX7/20 |
7 |
20 |
10 |
25 |
96/144 |
0.55 |
6 |
37 |
| JYX7/13 |
7 |
13 |
0.37 |
| JYX11/13 |
11 |
14 |
12 |
0.55 |
| JYX11/14 |
11 |
9.0 |
0.37 |
| JYX16/14 |
16 |
14 |
0.55 |
| JYX16/9.0 |
16 |
9.0 |
0.37 |
| JYX20/7.6 |
20 |
7.6 |
16 |
0.37 |
| JYX20/5.4 |
20 |
5.4 |
0.55 |
| JYX30/7.6 |
30 |
7.6 |
0.37 |
| JYX30/5.4 |
30 |
5.4 |
0.37 |
| JYX50/3.2 |
50 |
3.2 |
25 |
0.55 |
10 |
40 |
| JYX50/2.2 |
50 |
2.2 |
0.37 |
| JYX75/3.2 |
75 |
3.2 |
0.55 |
| JYX75/2.2 |
75 |
2.2 |
0.37 |
| JYX100/2.0 |
100 |
2.0 |
28 |
0.55 |
| JYX100/1.3 |
100 |
1.3 |
0.37 |
|
JYX120/2.0
|
120
|
2.0
|
32
|
0.55
|
|
JYX120/1.3
|
120
|
1.3
|
0.37
|
| JYX150/1.6 |
150 |
1.6 |
35 |
0.55 |
| JYX150/1.1 |
150 |
1.1 |
0.37 |

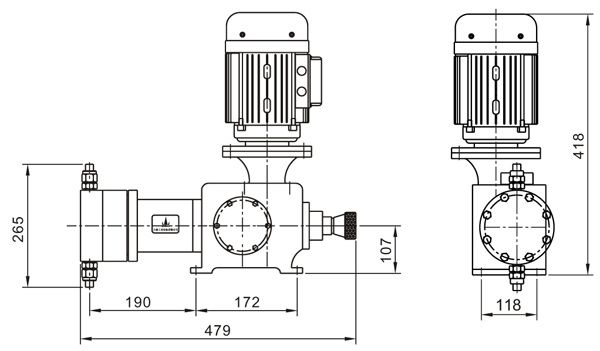

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
