磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子 、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸 、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。

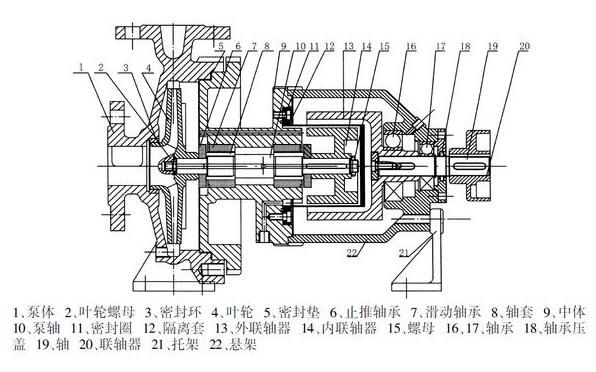

磁力泵結構圖



    磁力泵是屬于水泵領域的一個分支，磁力泵是一種將永磁聯軸的工作原理應用于離心泵的新產品。磁力泵主要應用于電腦水冷系統，太陽能噴泉，桌面噴泉，工藝品，咖啡機，飲水機，無土栽培，洗牙器，熱水器加壓，熱水循環，游泳池水循環過濾，洗腳沖浪按摩盆，沖浪按摩浴缸，汽車?yán)鋮s循環系統，加油器，加濕器，空調機，醫療器械，冷卻系統，衛浴產品等。



磁力泵的設計規范和標準

1、SHS 03060-2004《磁力泵維護檢修規程》

2、HG/T 2730-1995《磁力驅動離心式化工流程泵》

3、JB/T8400-1996《無泄漏磁力傳動塑料自吸泵》

4、JB/T 7742-1995《小型磁力傳動離心泵》

5、SH/T3148-2007《石油化工無密封離心泵工程技術規定》

6、HI4.1-4.6-2000《無密封旋轉式泵。術語、定義、應用、操作和測試》

7、HI5.1-5.6-2000《無密封離心泵。術語、定義、應用、操作和測試》

8、NF E44-160-2003《無密封旋轉動力泵。II級。規范》

9、API685-2000《石油、重化學和天然氣工業用無密封式離心泵》
