ZBF自吸式塑料磁力泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 32-50（mm）
流量范圍： 6.5-12.5 （m3/h）
揚程范圍： 10－32 （m）
材質：增強聚丙烯
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
產品介紹
一、產品概述：
ZBF型自吸式塑料磁力傳動離心泵簡稱(自吸式塑料磁力泵)是結合納米材料、自吸結構和磁力傳動技術，具有自吸性能、腐蝕、無泄漏等優點。
自吸塑料磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
自吸塑料泵以靜密封取代動密封，使過流部件處于完全密封狀態，徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病，過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送.
ZBF型產品符合JB/T7742-1995小磁力傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的先進技術,采用外混式結構的自吸泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.
二、型號意義：

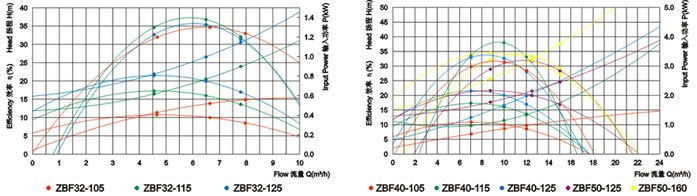

三、性能曲線：
四、性能參數：
型號 | 口徑 | 流量
(m3/h) | 揚程
(M) | 汽蝕余量
(NPSH)r(m) | 電機功率
(KW) | 轉速
(r/min) | 電壓
(V) | 頻率
(HZ) |
進口 | 出口 |
ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 |
ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 |
ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 |
ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 |
ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
