IH型不銹鋼化工離心泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 50～200（mm）
流量范圍： 6.3～400 （m3/h）
揚程范圍： 5～132 （m）
材質：304不銹鋼、316不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域：廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
產品介紹
一、產品概述：
IH不銹鋼化工離心泵其標記額定性能點和尺寸等效采用標準ISO2858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。
二、產品特點：
1、高效節能：IH型化工離心泵的效率比F型3～5%，是理想的節能產品；
2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；
3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。
4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。
5、全密封軸：軸上采用密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。
6、IS型清水管道離心泵適用于清水或物理性質類似于清水的其它液體之用，溫度不高于80℃，機封采用盤根填料密封，應用同IH化工泵一樣廣泛，其材質為鑄鐵。
三、產品用途：
廣泛應用于化工、石油、制藥、電力、食品、環保、冶煉、礦山造紙、油輪卸油、化纖合成等領域，采用耐磨耐腐硬質合金的機械密封。
四、工作條件：
流量范圍：1.5～400m 3 /h 揚程范圍：3.5～125m
轉速n：1450r/min、2900r/min 介質溫度：-20℃～105℃

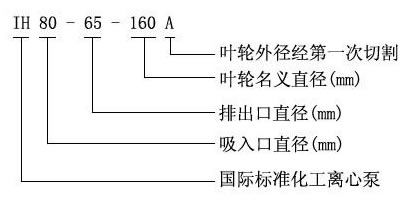

五、型號意義：
六：結構特點：
IH型不銹鋼化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
不銹鋼化工離心泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針?lè)较蛐D(zhuǎn)。
| 1 | 泵體 | 7 | 軸鍵 |
2 | 葉輪螺母 | 8 | 填料環 |
3 | 制動墊母 | 9 | 填料 |
4 | 密封 | 10 | 填料壓蓋 |
5 | 葉輪 | 11 | 懸架軸承部件 |
6 | 泵蓋 | 12 | 軸 |
七、型號參數：
型 號
泵進口-出口-葉輪
(mm)(mm)(mm) | 進口←
mm | 出口→
mm | 流量
(m 3 /h) | 揚程
(m) | 配用電機 | 葉輪直徑 mm |
型號 | 功率(KW) |
IH(IS)50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
IH(IS)50-32-125 | 50 | 32 | 6.3 | 5 | Y801-4 | 0.55 | 125 |
IH(IS)50-32-160 | 50 | 32 | 12.5 | 32 | Y100L-2 | 3 | 160 |
IH(IS)50-32-160 | 50 | 32 | 6.3 | 8 | Y801-4 | 0.55 | 160 |
IH(IS)50-32-200 | 50 | 32 | 12.5 | 50 | Y132S 1 -2 | 5.5 | 200 |
IH(IS)50-32-200 | 50 | 32 | 6.3 | 12.5 | Y802-4 | 0.75 | 200 |
IH(IS)50-32-250 | 50 | 32 | 12.5 | 80 | Y160M 1 -2 | 11 | 250 |
IH(IS)50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
IH(IS)65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
IH(IS)65-50-125 | 65 | 50 | 12.5 | 50 | Y901-4 | 0.55 | 160 |
IH(IS)65-50-160 | 65 | 50 | 25 | 32 | Y132S 1 -2 | 0.5 | 160 |
IH(IS)65-50-160 | 65 | 50 | 12.5 | 5 | Y802-4 | 0.75 | 200 |
IH(IS)65-40-200 | 65 | 40 | 25 | 50 | Y132S 2 -2 | 7.5 | 200 |
IH(IS)65-40-200 | 64 | 40 | 12.5 | 12.5 | Y90S-4 | 1.1 | 250 |
IH(IS)65-40-250 | 64 | 40 | 25 | 80 | Y160M 2 -2 | 15 | 250 |
IH(IS)65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 |
IH(IS)80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 |
IH(IS)80-65-125 | 80 | 65 | 25 | 5 | Y802-4 | 0.75 | 160 |
IH(IS)80-65-160 | 80 | 65 | 50 | 32 | Y132S 2 -2 | 7.5 | 160 |
IH(IS)80-65-160 | 80 | 65 | 25 | 8 | Y90L-4 | 1.5 | 200 |
IH(IS)80-50-200 | 80 | 50 | 50 | 50 | Y160M 2 -2 | 15 | 200 |
IH(IS)80-50-200 | 80 | 50 | 25 | 12.5 | Y100L 1 -4 | 2.2 | 250 |
IH(IS)80-50-250 | 80 | 50 | 50 | 80 | Y180M-2 | 22 | 315 |
IH(IS)80-50-250 | 80 | 50 | 25 | 20 | Y100L 2 -4 | 3 | 315 |
IH(IS)80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 |
IH(IS)80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 |
IH(IS)100-80-125 | 100 | 80 | 100 | 20 | Y160M 1 -2 | 11 | 160 |
IH(IS)100-80-125 | 100 | 80 | 50 | 5 | Y90L-4 | 1.5 | 160 |
IH(IS)100-80-160 | 100 | 80 | 100 | 32 | Y160M 2 -2 | 15 | 200 |
IH(IS)100-80-160 | 100 | 80 | 50 | 8 | Y100L 1 -4 | 2.2 | 200 |
IH(IS)100-65-200 | 100 | 65 | 100 | 50 | Y180M-2 | 22 | 250 |
IH(IS)100-65-200 | 100 | 65 | 50 | 12.5 | Y112M-4 | 4 | 250 |
IH(IS)100-65-250 | 100 | 65 | 100 | 80 | Y200L 2 -4 | 37 | 315 |
IH(IS)100-65-250 | 100 | 65 | 50 | 20 | Y132S-4 | 5.5 | 315 |
IH(IS)100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 |
IH(IS)100-65-315 | 100 | 65 | 50 | 32 | Y160M-4 | 11 | 200 |
IH(IS)125-100-200 | 125 | 100 | 200 | 50 | Y225M-2 | 45 | 250 |
IH(IS)125-100-200 | 125 | 100 | 100 | 12.5 | Y132M-4 | 7.5 | 250 |
IH(IS)125-100-250 | 125 | 100 | 200 | 80 | Y280S-2 | 75 | 315 |
IH(IS)125-100-250 | 125 | 100 | 100 | 20 | Y160M-4 | 11 | 400 |
IH(IS)125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 |
IH(IS)125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 |
IH(IS)150-125-250 | 150 | 125 | 200 | 20 | Y180M-4 | 18.5 | 250 |
IH(IS)150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 |
IH(IS)150-125-400 | 150 | 125 | 200 | 50 | YB250M-4 | 55 | 400 |
IH(IS)200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 |
IH(IS)200-150-315 | 200 | 150 | 400 | 32 | YB225M-4 | 45 | 315 |
IH(IS)200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
