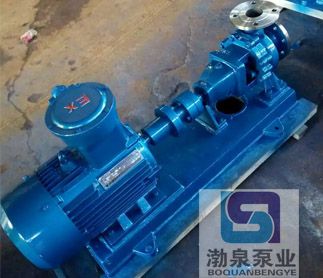

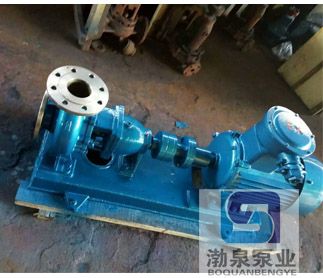

臥式不銹鋼化工泵產品概述：
臥式不銹鋼化工泵是單級單吸（軸向吸入）懸臂式離心泵又名（不銹鋼離心泵 ）供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%。
二、臥式不銹鋼化工泵產品用途： IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
三、IH型臥式不銹鋼化工泵技術參數： 流量：6.3～400m3/h； 揚程：5～132m； 轉速：2900、1450r/min； 功率：0.55～110KW； 進口直徑：50～200mm； 最高工作壓力：1.6Mpa。
四、IH型臥式不銹鋼化工泵型號意義： IH 80-65-160A IH - ISO2858標準化工離心泵 80 - 吸入口直徑mm 65 - 排出口直徑mm 160 - 葉輪名義直徑mm A - 葉輪外徑經第一次切割
五、臥式不銹鋼化工泵結構說明:
| 1 | 泵體 | 7 | 軸鍵 | 2 | 葉輪螺母 | 8 | 填料環 | 3 | 制動墊母 | 9 | 填料 | 4 | 密封 | 10 | 填料壓蓋 | 5 | 葉輪 | 11 | 懸架軸承部件 | 6 | 泵蓋 | 12 | 軸 |
臥式不銹鋼化工泵性能參數表
型 號
泵進口-出口-葉輪
mmmmmm | 進口←
mm | 出口→
mm | 流量
m 3 /h | 揚程
m | 配用電機 | 葉輪直徑 mm | 型號 | 功率KW | IH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 | IH50-32-125 | 50 | 32 | 6.3 | 5 | Y801-4 | 0.55 | 125 | IH50-32-160 | 50 | 32 | 12.5 | 32 | Y100L-2 | 3 | 160 | IH50-32-160 | 50 | 32 | 6.3 | 8 | Y801-4 | 0.55 | 160 | IH50-32-200 | 50 | 32 | 12.5 | 50 | Y132S 1 -2 | 5.5 | 200 | IH50-32-200 | 50 | 32 | 6.3 | 12.5 | Y802-4 | 0.75 | 200 | IH50-32-250 | 50 | 32 | 12.5 | 80 | Y160M 1 -2 | 11 | 250 | IH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 | IH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 | IH65-50-125 | 65 | 50 | 12.5 | 50 | Y901-4 | 0.55 | 160 | IH65-50-160 | 65 | 50 | 25 | 32 | Y132S 1 -2 | 0.5 | 160 | IH65-50-160 | 65 | 50 | 12.5 | 5 | Y802-4 | 0.75 | 200 | IH65-40-200 | 65 | 40 | 25 | 50 | Y132S 2 -2 | 7.5 | 200 | IH65-40-200 | 64 | 40 | 12.5 | 12.5 | Y90S-4 | 1.1 | 250 | IH65-40-250 | 64 | 40 | 25 | 80 | Y160M 2 -2 | 15 | 250 | IH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 | IH80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 | IH80-65-125 | 80 | 65 | 25 | 5 | Y802-4 | 0.75 | 160 | IH80-65-160 | 80 | 65 | 50 | 32 | Y132S 2 -2 | 7.5 | 160 | IH80-65-160 | 80 | 65 | 25 | 8 | Y90L-4 | 1.5 | 200 | IH80-50-200 | 80 | 50 | 50 | 50 | Y160M 2 -2 | 15 | 200 | IH80-50-200 | 80 | 50 | 25 | 12.5 | Y100L 1 -4 | 2.2 | 250 | IH80-50-250 | 80 | 50 | 50 | 80 | Y180M-2 | 22 | 315 | IH80-50-250 | 80 | 50 | 25 | 20 | Y100L 2 -4 | 3 | 315 | IH80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 | IH80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 | IH100-80-125 | 100 | 80 | 100 | 20 | Y160M 1 -2 | 11 | 160 | IH100-80-125 | 100 | 80 | 50 | 5 | Y90L-4 | 1.5 | 160 | IH100-80-160 | 100 | 80 | 100 | 32 | Y160M 2 -2 | 15 | 200 | IH100-80-160 | 100 | 80 | 50 | 8 | Y100L 1 -4 | 2.2 | 200 | IH100-65-200 | 100 | 65 | 100 | 50 | Y180M-2 | 22 | 250 | IH100-65-200 | 100 | 65 | 50 | 12.5 | Y112M-4 | 4 | 250 | IH100-65-250 | 100 | 65 | 100 | 80 | Y200L 2 -4 | 37 | 315 | IH100-65-250 | 100 | 65 | 50 | 20 | Y132S-4 | 5.5 | 315 | IH100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 | IH100-65-315 | 100 | 65 | 50 | 32 | Y160M-4 | 11 | 200 | IH125-100-200 | 125 | 100 | 200 | 50 | Y225M-2 | 45 | 250 | IH125-100-200 | 125 | 100 | 100 | 12.5 | Y132M-4 | 7.5 | 250 | IH125-100-250 | 125 | 100 | 200 | 80 | Y280S-2 | 75 | 315 | IH125-100-250 | 125 | 100 | 100 | 20 | Y160M-4 | 11 | 400 | IH125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 | IH125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 | IH150-125-250 | 150 | 125 | 200 | 20 | Y180M-4 | 18.5 | 250 | IH150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 | IH150-125-400 | 150 | 125 | 200 | 50 | YB250M-4 | 55 | 400 | IH200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 | IH200-150-315 | 200 | 150 | 400 | 32 | YB225M-4 | 45 | 315 | IH200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
|
