KCB型、2CY型齒輪式輸油泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍：20-150mm
流量范圍：1.1-150m3/h
揚程范圍：0.28-1.45m
常規產品全部現貨供應，縮短了交貨期。
應用領域：應用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油。
產品介紹
一、用途
KCB普通齒輪式輸油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
二、應用范圍
KCB齒輪油泵在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在一切工業領域中，均可作潤滑油泵用。
KCB齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
大流量齒輪油泵，齒輪泵，缷油泵，輸油泵，原油泵，船用齒輪泵等。
流量：1.1m3/h-600m3/h壓力：0.28MPa--2.5MPa
主要用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油！

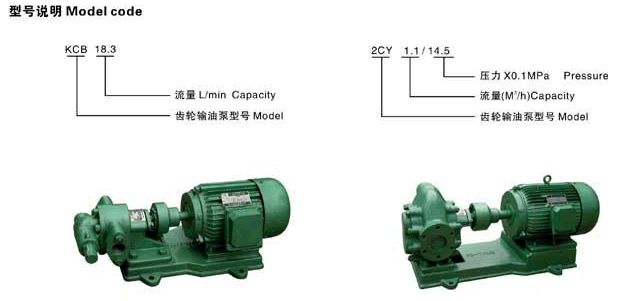

型號 | 流量 | 排出壓力 | 進出口徑 | 電機功率 |
L/min | m3/h | MPa | mm | Kw |
KCB-18.3 | 18.3 | 1.1 | 1.45 | 20 | 1.5 |
2CY-1.1/14.5-2 |
KCB-33.3 | 33.3 | 2 | 1.45 | 20 | 2.2 |
2CY-2/14.5-2 |
KCB-55 | 55 | 3.3 | 0.33 | 25 | 1.5 |
2CY-3.3/3.3-2 |
KCB-55 | 55 | 3.3 | 0.5 | 25 | 2.2 |
2CY-3.3/5-2 |
KCB-83.5 | 83.3 | 5 | 0.33 | 40 | 2.2 |
2CY-5/3.3-2 |
KCB-83.5 | 83.3 | 5 | 0.5 | 40 | 3 |
2CY-5/5-2 |
KCB-133 | 133 | 8 | 0.33 | 50 | 4 |
2CY-8/3.3-2 |
KCB-83.5 | 133 | 8 | 0.6 | 50 | 4 |
2CY-8/6-2 |
KCB-200 | 200 | 12 | 0.13 | 50 | 4 |
2CY-12/1.3-2 |
KCB-200 | 200 | 12 | 0.33 | 50 | 5.5 |
2CY-12/3.3-2 |
KCB-200 | 200 | 12 | 0.6 | 50 | 5.5 |
2CY-12/6-2 |
KCB-200 | 200 | 12 | 1 | 50 | 7.5 |
2CY-18/10-2 |
KCB-300 | 300 | 18 | 0.36 | 70 | 5.5 |
2CY-18/3.6-2 |
KCB-300 | 300 | 18 | 0.6 | 70 | 7.5 |
2CY-18/6-2 |
KCB-483.3 | 483.3 | 29 | 0.36 | 70 | 7.5 |
2CY-29/3.6-2 |
KCB-483.3 | 483.3 | 29 | 1 | 70 | 11 |
2CY-29/10-2 |
KCB-633 | 633 | 38 | 0.28 | 100 | 11 |
2CY-38/2.8-2 |
KCB-633 | 633 | 38 | 0.8 | 100 | 22 |
2CY-38/8-2 |
KCB-960 | 960 | 60 | 0.3 | 100 | 18.5 |
2CY-60/3-2 |
KCB-960 | 960 | 60 | 0.4 | 100 | 22 |
2CY-60/4-2 |
KCB-960 | 960 | 60 | 0.6 | 100 | 30 |
2CY-60/6-2 |
注：1、表中參數為50℃,30C.S.t粘度條件下的數值。
2、KCB18.3～200、2CY1.1～12配帶管螺紋口的腰形法蘭；KCB300～960、2CY18～150不配帶法蘭，需用戶自行加工。
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
