CQB-F系列氟塑料磁力驅動泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 15-100/15-80（mm）
流量范圍： 1.8-100 （m3/h）
揚程范圍： 8-32 （m）
材質：PVF2
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
產品介紹
一、產品特點
氟塑料磁力驅動泵是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料制造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，隔離套采用特殊材料制造具有高強度的力學性能，消除了磁力泵存在的磁渦流現象，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、耐強酸、節能的新型無泄漏耐酸泵，性能達到標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。
二、工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接氟塑料磁力驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。
堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
三、主要用途
本產品廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、強酸堿、有機容劑和貴重液體的輸送。
四、結構與材料：
| | |
| | 1 | 泵 殼 | 球墨鑄鐵內襯聚偏二氟乙烯 | | 2 | 靜環 | 99.5%氧化鋁陶瓷 | | 3 | 動環 | 填充聚四氟乙烯 | 4 | 葉輪 | 聚偏二氟乙烯 | | 5 | 內轉子總成 | 聚偏二氟乙烯 | | 6 | 軸套 | 碳化硅、陶瓷、四氟 | | 7 | 軸 | 碳化硅 | | 8 | 止推環 | 99.5%氧化鋁陶瓷 | | 9 | 隔離套 | 氟塑料注塑成型 | | 10 | 外磁鋼總成 | 強磁材料 | |

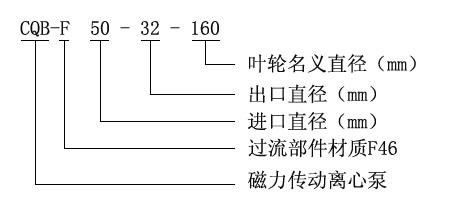

五、型號意義

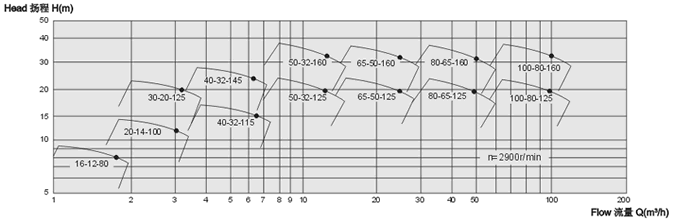

六、型譜圖
七、性能參數
| | | | | 電 壓 (V) | 材 質 |
| |
CQB15-10-85F | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | 氟 塑 料 |
CQB20-15-105F | 25 | 18 | 3 | 12 | 0.37 | 220/380 |
CQB32-25-125F | 32 | 25 | 3.2 | 20 | 0.75 | 380 |
CQB32-25-145F | 32 | 25 | 3.2 | 25 | 0.75 | 380 |
CQB40-32-115F | 40 | 32 | 6.3 | 15 | 0.75 | 380 |
CQB40-32-145F | 40 | 32 | 6.3 | 25 | 1.5 | 380 |
CQB40-32-160F | 40 | 32 | 6.3 | 32 | 2.2 | 380 |
CQB50-40-125F | 50 | 40 | 12.5 | 20 | 2.2 | 380 |
CQB50-40-160F | 50 | 40 | 12.5 | 32 | 3 | 380 |
CQB65-50-125F | 65 | 50 | 25 | 20 | 3 | 380 |
CQB65-50-160F | 65 | 50 | 25 | 32 | 5.5 | 380 |
CQB80-65-125F | 80 | 65 | 50 | 20 | 7.5 | 380 |
CQB80-65-160F | 80 | 65 | 50 | 32 | 11 | 380 |
CQB100-80-125F | 100 | 80 | 100 | 20 | 11 | 380 |
CQB100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 380 |
| 注:表中CQB32-25-125F----CQB100-80-160F都可配防爆電機 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
